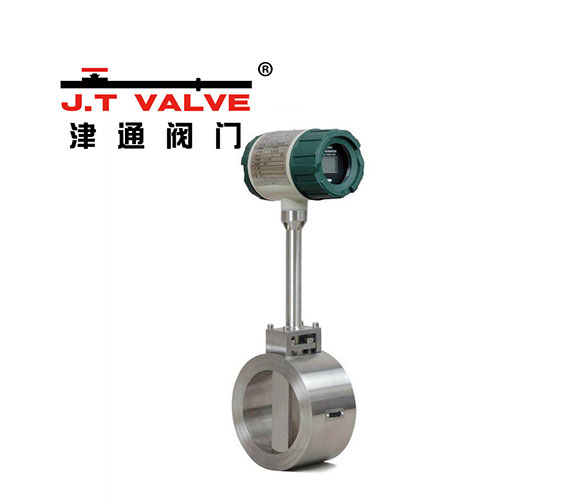

渦街流量計
- 產品描述
標況流量范圍簡表:單位(m3/h)
流量 |
液體流量范圍 |
氣體流量范圍 |
飽和蒸汽流量范圍 |
|||
口徑 |
小流量 |
大流量 |
小流量 |
大流量 |
小流量 |
大流量 |
DN25 |
0.9 |
14 |
8.3 |
110 |
13 |
1500 |
DN40 |
2.5 |
35 |
26 |
300 |
25 |
4400 |
DN50 |
3.3 |
55 |
36 |
480 |
40 |
6800 |
DN80 |
8 |
150 |
90 |
1300 |
100 |
19000 |
DN100 |
14 |
240 |
140 |
2000 |
160 |
29000 |
DN150 |
38 |
450 |
290 |
4100 |
350 |
66000 |
DN200 |
70 |
850 |
620 |
7500 |
620 |
118000 |
DN250 |
130 |
1300 |
700 |
12500 |
970 |
185000 |
DN300 |
180 |
2000 |
920 |
16500 |
1400 |
267000 |
型號表示方法:
工作特點
結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠。 安裝簡單,維護十分方便。 檢測傳感器不直接接觸被測介質,性能穩定,壽命長。 輸出是與流量成正比的脈沖信號,無零點漂移,精度高。 測量范圍寬,量程比可達1:10。 壓力損失較小,運行費用低,更具節能意義。 在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償,調換配件后一般無需重新標定儀表系數。 應用范圍廣,蒸汽、氣體、液體的流量均可測量。 檢定周期為二年。
TC-ZWJ型液體渦街流量計應用內徑范圍為25-300mm(滿管式),TC-ZWJ型插入式液體渦街流量計應用內徑范圍為350-1200mm(插入式),滿管式測量液體精度為1%,測量蒸汽和氣體精度為1.5%,插入式測量液體精度為2%,測量蒸汽和氣體精度為2.5%,被測介質溫度為-20~150℃、-40~250℃、+100~350℃(僅管式),輸出信號為三線制電壓脈沖,三線制4-20mA、二線制4-20mA
基本結構和安裝尺寸
流量計由表體、支柱和放大顯示裝置組成。有兩種與管道連接的方式,即法蘭卡裝方式和法蘭連接方式。圖1為法蘭卡裝示意,圖2是法蘭連接示意。
型號表示方法:
基本型號 |
1 |
2 |
3 |
4 |
5 |
6 |
說明 |
公稱通徑 |
計數器 |
公稱壓力 |
特征 |
發訊器 |
工作溫度 |
||
TC-ZWJ |
|
|
|
|
|
|
表示:雙轉子流量計 |
|
8 |
|
|
|
|
|
公稱通徑為8mm |
|
15 |
|
|
|
|
|
公稱通徑為15mm |
|
25 |
|
|
|
|
|
公稱通徑為25mm |
|
40 |
|
|
|
|
|
公稱通徑為40mm |
|
50 |
|
|
|
|
|
公稱通徑為50mm |
|
80 |
|
|
|
|
|
公稱通徑為80mm |
|
100 |
|
|
|
|
|
公稱通徑為100mm |
|
150 |
|
|
|
|
|
公稱通徑為150mm |
|
200 |
|
|
|
|
|
公稱通徑為200mm |
|
250 |
|
|
|
|
|
公稱通徑為250mm |
|
300 |
|
|
|
|
|
公稱通徑為300mm |
|
|
W |
|
|
|
|
無表頭脈沖發訊 |
|
|
J |
|
|
|
|
機械計數器 |
|
|
E |
|
|
|
|
電子計數器 |
|
|
H |
|
|
|
|
回零機械計數器 |
|
|
|
1.6 |
|
|
|
公稱壓力為1.6Mpa |
|
|
|
2.5 |
|
|
|
公稱壓力為2.5 Mpa |
|
|
|
4 |
|
|
|
公稱壓力為4.0 Mpa |
|
|
|
6.3 |
|
|
|
公稱壓力為6.3 Mpa |
|
|
|
|
C304 |
|
|
轉子為304不銹鋼 |
|
|
|
|
C316 |
|
|
轉子為316不銹鋼 |
|
|
|
|
CC304 |
|
|
殼體、轉子為304不銹鋼 |
|
|
|
|
CC316 |
|
|
殼體、轉子為316不銹鋼 |
|
|
|
|
|
F |
|
發訊器脈沖輸出 |
|
|
|
|
|
I |
|
發訊器電流輸出 |
|
|
|
|
|
|
A |
工作溫度-20~+80 |
|
|
|
|
|
|
B |
工作溫度-20~+150 |
|
|
|
|
|
|
C |
工作溫度-20~+250 |
|
|
|
|
|
|
D |
工作溫度-20~+350 |
